​電動油圧式

​ポートパンチャー

 ​用途

アングル、チャンネル、フラットバー等の形鋼の穴あけに使用します。

小型電動油圧ポンプにより、最高約196kN(20ton)の高出力で、厚さ9mmの板をわずか3秒で穴あけします。



特徴

RF-レスバリアはモーター部が折れ曲がり、狭所での作業を可能にしたバリアフリータイプです。



​レスバリアは特許第3008277号登録商品です。

複動オートリターンはピストンの下降、上昇のどちらにも油圧が働き、
​パンチャーと材料をスムーズに引き放す画期的な構造で、作業効率を高めます。



​複動オートリターンは特許第3615183号登録商品です。

モーターは安全性の高いE種2重絶縁​です。



​MODEL

​RF-A3

​複動レスバリア
ポートパンチャー

​センター付ワーク受け

​複動オートリターン(自動切替式)

​付属品

​替刃:N-11,N-14,N-11-18,N-14-18

スタンド,六角棒スパナ(4mm,5mm)
棒レンチ,収納ケース

​本体質量:15kg(スタンド別)

​フレーム奥行き:軸芯〜50mm

穴あけ時間:約3秒

電源:AC100V 単相50/60Hz

消費電力:580W(定格)

出力:196kN(20ton)

駆動方式:電動油圧式複動オートリターン

本体寸法:484(高さ)×133(幅)×213mm(奥行)

​オプション

替刃:N替刃

丸穴:N-06(φ6mm)〜N-20(φ20mm)

長穴:N-09-18(9×18mm)
   N-11-18(11×18mm)

   N-14-18(14×18mm)

   N-11-20(11×20mm)
   N-14-20(14×20mm)

​※替刃φ10以下の穴あけ厚さは替刃サイズに対して
​ 鋼板(SS400)80% ステンレス(SUS304)50%です。

油圧オイル:ISO VG46(#46)

​穴あけ能力(最大)

鋼板(SS400):t9mm-φ20mm

ステンレス(SUS304):t6mm-φ20mm

100×t9mm

75×75×t9mm

150×75×t9mm

100×50

300×150(t9)

​フットスイッチ :NB3-32



​電動油圧式

​ポートパンチャー

 ​用途

アングル、チャンネル、フラットバー等の形鋼の穴あけに使用します。

特徴

小型電動油圧ポンプにより、最高約196kN(20ton)の高出力で、厚さ9mmの板をわずか3秒で穴あけします。



複動オートリターンはピストンの下降、上昇のどちらにも油圧が働き、
​パンチャーと材料をスムーズに引き放す画期的な機構で、作業効率を高めます。



​複動オートリターンは特許第3615183号登録商品です。

モーターは安全性の高いE種2重絶縁​です。



​MODEL

​RW-M2A

​複動オートリターン
ポートパンチャー

​ワンタッチセンター付ワークストリッパー

​複動オートリターン(自動切替式)

​付属品

​替刃:R12

スタンド,六角棒スパナ(5mm)

棒レンチ,収納ケース,グリップ

​本体質量:10.5kg(スタンド別)

​フレーム奥行き:軸芯〜40mm

穴あけ時間:約3秒

電源:AC100V 単相50/60Hz

消費電力:580W(定格)

出力:196kN(20ton)

駆動方式:電動油圧式複動オートリターン

本体寸法:308(高さ)×120(幅)×288mm(奥行)

​オプション

替刃:R替刃

丸穴:R8(φ8mm)〜R20(φ20mm)

長穴:R11-18(11×18mm)
   R12-18(12×18mm)

   R14-18(14×18mm)

​※替刃φ10以下の穴あけ厚さは替刃サイズに対して
​ 鋼板(SS400)80% ステンレス(SUS304)50%です。

油圧オイル:ISO VG46(#46)

​穴あけ能力(最大)

鋼板(SS400):t9mm-φ20mm

ステンレス(SUS304):t6mm-φ20mm

100×t9mm

75×75×t9mm

150×75×t10mm

​フットスイッチ :NB3-32



​電動油圧式

​ポートパンチャー

 ​用途

アングル、フラットバー等の形鋼の穴あけに使用します。

特徴

小型電動油圧ポンプにより、最高約98kN(9ton)の高出力で、厚さ6mmの板をわずか2.5秒で穴あけします。
​コンパクト設計で業界最軽量です。



​MODEL

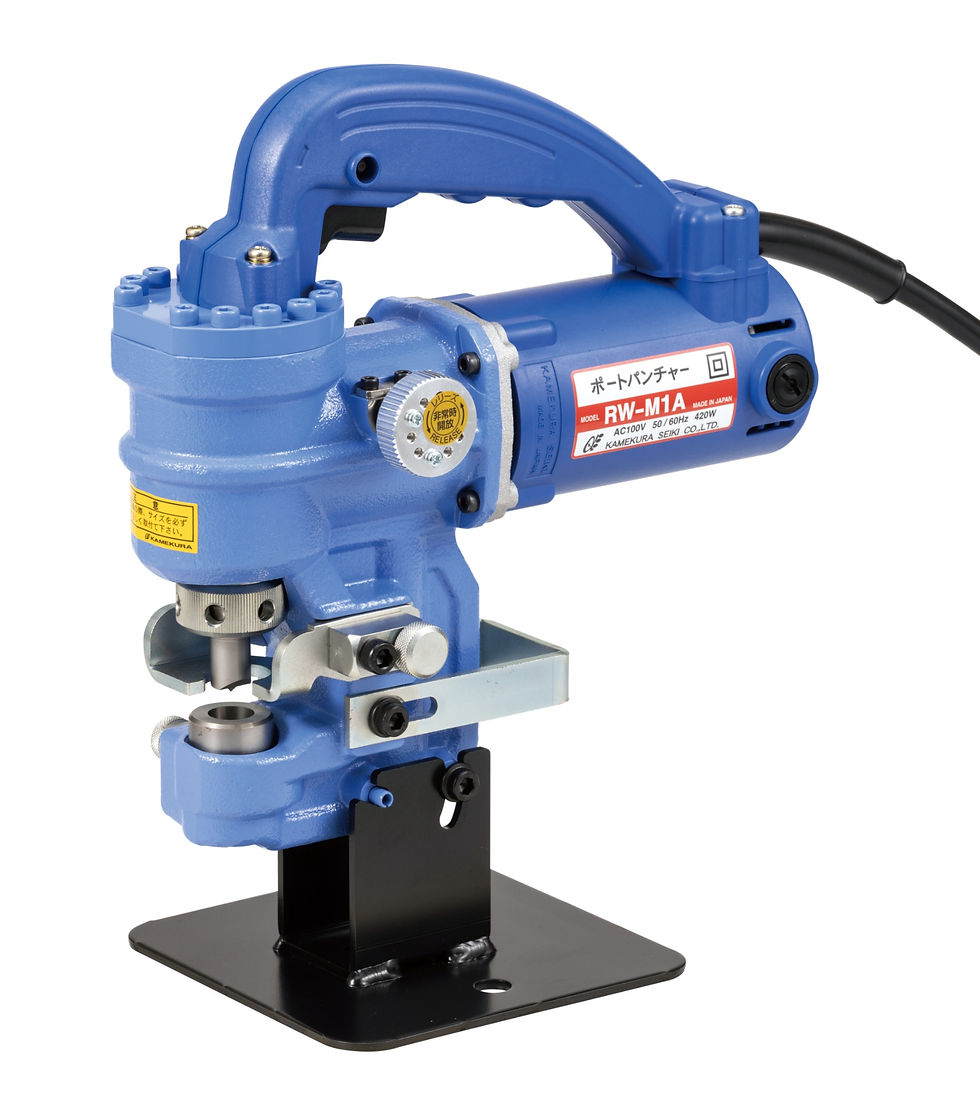

​RW-M1A

ポートパンチャー

​ワンタッチセンター付ワークストリッパー

​付属品

​替刃:E12

スタンド,六角棒スパナ(5mm)

棒レンチ

​本体質量:5.0kg(スタンド別)

​フレーム奥行き:軸芯〜25mm

穴あけ時間:約2.5秒

電源:AC100V 単相50/60Hz

消費電力:420W(定格)

出力:98kN(9ton)

駆動方式:電動油圧式オートリターン

本体寸法:232(高さ)×85(幅)×236mm(奥行)

​オプション

替刃:E替刃

丸穴:E06(φ6mm)〜E14(φ14mm)

長穴:E09-15(9×15mm)
   E11-15(11×15mm)

​※替刃φ10以下の穴あけ厚さは替刃サイズに対して
​ 鋼板(SS400)80% ステンレス(SUS304)50%です。

油圧オイル:ISO VG22(#22)

​穴あけ能力(最大)

鋼板(SS400):t6mm-φ14mm

ステンレス(SUS304):t4mm-φ14mm

50×t6mm

50×50×t6mm
